Стропильная система – это не просто каркас крыши. Это скелет всего здания, от надежности которого зависит долговечность, безопасность и комфорт вашего дома. Одним из фундаментальных решений на этапе проектирования является выбор между распорной и безраспорной стропильной системой. Это не вопрос стоимости, а вопрос правильного инженерного подхода, основанного на архитектуре здания и анализе будущих нагрузок.

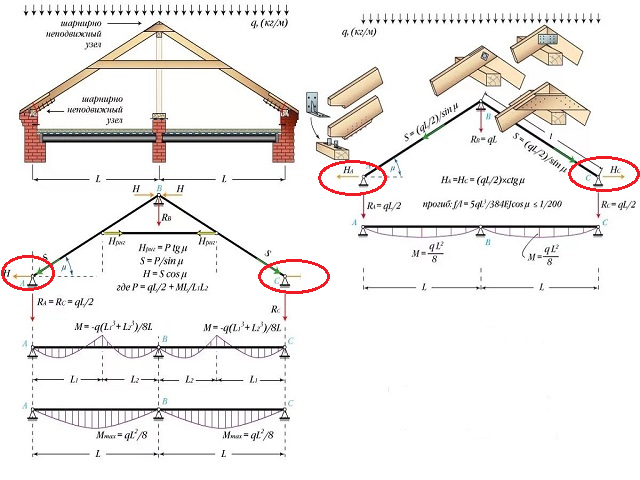

Физика работы стропильных систем
Главное отличие между системами заключается в том, как стропильные ноги передают нагрузку на стены и фундамент.

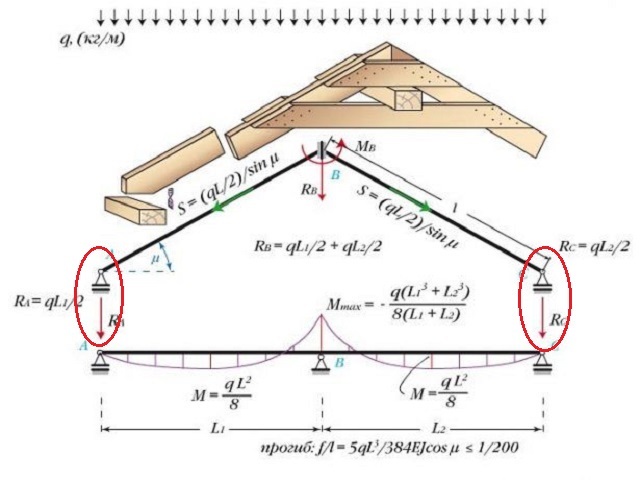

Безраспорная стропильная система: принцип "скользящей опоры".
Как это работает?

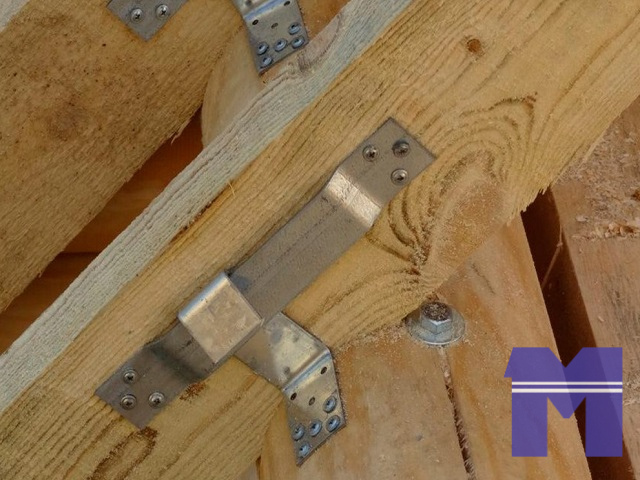

В безраспорной системе стропильная нога работает как изгибаемый элемент, а не на сжатие. Ключевой элемент – скользящая опора (ползун), которая фиксирует стропило к мауэрлату, но позволяет ему немного смещаться вдоль своей оси, предотвращая передачу распирающего усилия на стены.
Достоинства безраспорной системы
- Стабильность конструкции: исключает риск распирания стен.
- Устойчивость к усадке: идеально для новых домов и построек из дерева.
- Равномерное распределение нагрузок: снижает требования к мощности стен и фундамента.
Недостатки безраспорной системы
- Зависимость от конькового прогона: требует наличия внутренних несущих стен или колонн.
- Более сложный расчет и монтаж: требует высокой квалификации исполнителей.
Наиболее частые проблемы для собственника
- Незапланированный распор: возникает при ошибках монтажа, когда низ стропил жестко закреплен.
- Провисание конька: происходит при недостаточной мощности конькового прогона.
- Некорректная работа "ползунов": заклинивание скользящих опор из-за некачественной фурнитуры или ошибок монтажа.
Распорная стропильная система: принцип "жесткого треугольника".
Как это работает?
В этой системе и верхний, и нижний узел стропил являются условно жесткими. Стропильная нога передает значительное горизонтальное усилие (распор) на мауэрлат и стены. Стропила, затяжка и мауэрлат образуют жесткий треугольник, который стремится "разъехаться".
Достоинства распорной системы
- Простота и надежность схемы: конструктивно проста для понимания и монтажа.
- Отсутствие зависимости от внутренних опор: позволяет создавать свободные планировки мансарды (в случае применения "висячей" стропильной системы).
- Экономия материала: в некоторых случаях менее материалоемка.
Недостатки распорной системы
- Передача распора на стены: Главный недостаток. Стены и фундамент должны быть рассчитаны на горизонтальные усилия, которые в безветренную погоду могут достигать значений 2тн на стену длиной 10м.
- Низкая устойчивость к усадке: не рекомендуется для деревянных домов и домов из блоков без армопояса. Так же неравномерная осадка фундамента может вызвать значительное увеличение распирающих усилий на стены.
- Повышенные требования к узлам крепления: Все соединения должны быть выполнены с высочайшей точностью.
Наиболее частые проблемы для собственника
- Расползание стен и трещины: Самая разрушительная проблема при недостаточной прочности стен.
- Деформация мауэрлата: Мощный распор может привести к срыву или растрескиванию мауэрлата.
- Нарушение геометрии крыши: происходит при просадке стен или ослаблении узлов крепления.
Экспертный вывод: как сделать правильный выбор?
Критерии выбора безраспорной системы
- Дом из материалов, неустойчивых к распору: газобетон, пеноблоки.
- Деревянный дом (сруб, брус), дающий усадку.
- Наличие внутренних несущих стен для конькового прогона.
- Приоритет долговечности и стабильности.
Когда можно рассмотреть распорную систему
- Мощные каменные стены с обязательным армопоясом.
- Проектом предусмотрен расчет на горизонтальные нагрузки.
- Требуется свободное пространство мансарды без внутренних опор.
Заключительная рекомендация экспертов
В современном коттеджном строительстве безраспорная стропильная система является стандартом надежности. Она обеспечивает запас прочности и адаптацию к подвижкам здания. Экономия на грамотном проекте и монтаже стропильной системы приводит к дорогостоящему ремонту. Доверяйте проектирование и монтаж только профессионалам.
